Bộ hâm nước lò hơi và vai trò trong tối ưu hiệu suất hệ thống hơi công nghiệp

Trong hệ thống lò hơi công nghiệp, bộ hâm nước là thiết bị thu hồi nhiệt quan trọng, có nhiệm vụ tận dụng nhiệt còn lại trong khói thải để gia nhiệt nước cấp trước khi đưa vào thân lò. Đây là một hạng mục không quá phức tạp về nguyên lý, nhưng lại ảnh hưởng trực tiếp đến hiệu suất lò hơi, mức tiêu hao nhiên liệu, nhiệt độ khói thải và độ ổn định khi vận hành.

Với các nhà máy sử dụng lò hơi đốt củi, trấu, mùn cưa, vỏ cây băm, biomass hoặc than, nếu không tận dụng tốt nhiệt khói thải, một phần năng lượng sẽ bị thất thoát ra ngoài qua đường ống khói. Vì vậy, khi thiết kế hoặc cải tạo hệ thống lò hơi, Lò hơi Bách Khoa luôn xem bộ hâm nước lò hơi là một trong những thiết bị cần được tính toán kỹ. Quý khách cần tư vấn thiết kế, cải tạo hoặc tối ưu hệ thống lò hơi có thể liên hệ hotline 0911 065 330 để được hỗ trợ phương án phù hợp.

Bộ hâm nước lò hơi là gì và hoạt động như thế nào?

Nguyên lý tận dụng nhiệt khói thải để gia nhiệt nước cấp

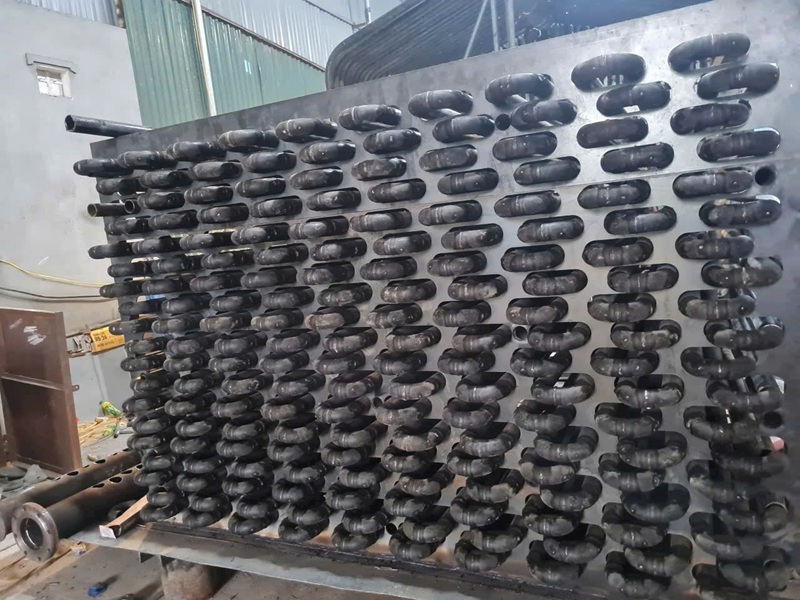

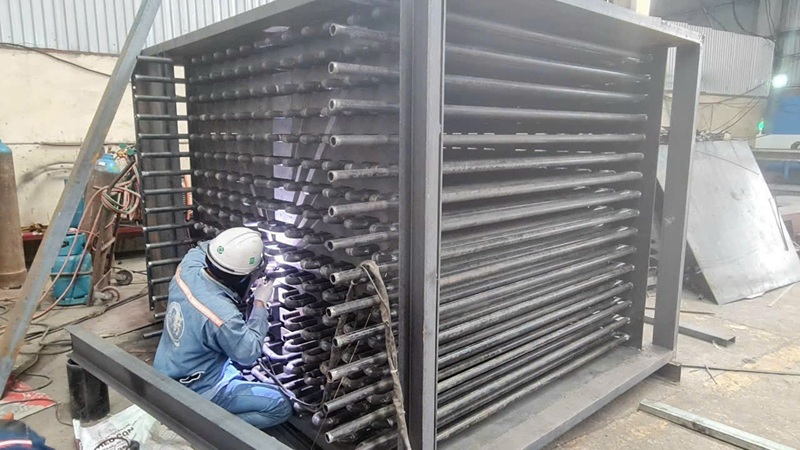

Bộ hâm nước, còn gọi là Economizer, là thiết bị trao đổi nhiệt được bố trí trên đường khói sau thân lò hoặc sau phần đối lưu. Khi lò hơi làm việc, khói nóng sau quá trình trao đổi nhiệt trong thân lò vẫn còn mang theo một lượng nhiệt đáng kể. Nếu dòng khói này đi thẳng ra thiết bị xử lý bụi và ống khói, hiệu suất sử dụng nhiên liệu sẽ bị giảm.

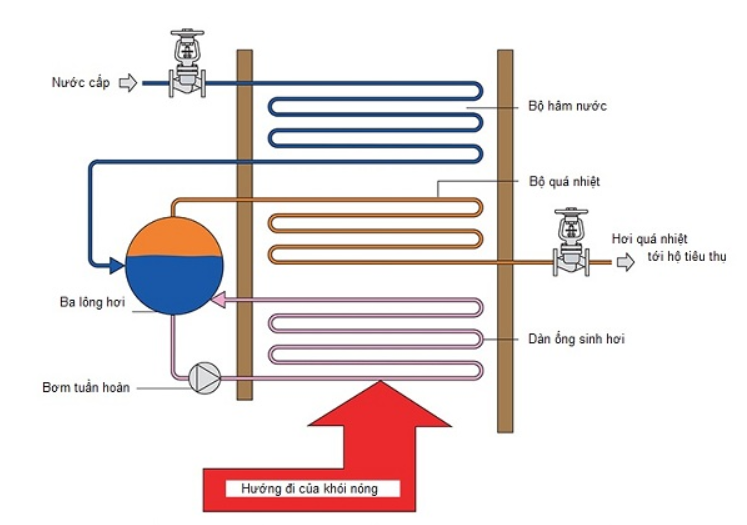

Bộ hâm nước được lắp để thu hồi phần nhiệt này. Về nguyên lý, nước cấp đi bên trong các ống trao đổi nhiệt, còn khói nóng đi bên ngoài hoặc bao quanh chùm ống. Nhiệt từ khói được truyền qua thành ống sang nước cấp, làm nhiệt độ nước tăng lên trước khi vào lò hơi. Trong tài liệu thuyết minh công nghệ lò hơi tầng sôi, khói thải sau khi qua thân nồi được dẫn tiếp đến bộ hâm nước để làm tăng nhiệt độ nước cấp trước khi cấp vào thân lò .

Nhờ quá trình này, lò hơi không phải tiêu tốn thêm nhiều nhiên liệu để nâng nước cấp từ nhiệt độ thấp lên gần nhiệt độ làm việc. Đây chính là lý do bộ hâm nước được xem là thiết bị tiết kiệm năng lượng rất quan trọng.

Vị trí của bộ hâm nước trong hệ thống lò hơi

Trong một hệ thống lò hơi công nghiệp hoàn chỉnh, bộ hâm nước thường nằm sau phần trao đổi nhiệt chính của lò và trước bộ sấy không khí hoặc thiết bị xử lý khói, tùy theo cấu hình thiết kế. Với một số hệ thống lò hơi tầng sôi, trình tự đường khói có thể được bố trí như sau:

Buồng đốt → Thân lò/phần đối lưu → Bộ hâm nước → Bộ sấy không khí → Cyclone chùm → Lọc bụi hoặc bể dập bụi → Quạt hút → Ống khói

Trong chuỗi này, bộ hâm nước nằm ở vị trí còn đủ nhiệt để trao đổi cho nước cấp, nhưng không quá gần buồng đốt để tránh nhiệt độ quá cao gây ảnh hưởng đến tuổi thọ thiết bị. Nếu bố trí không hợp lý, bộ hâm nước có thể bị bám bụi nhanh, ăn mòn, thủng ống hoặc gây tăng trở lực đường khói.

Khi thiết kế vị trí bộ hâm nước, kỹ sư cần tính đến:

• Nhiệt độ khói vào và khói ra.

• Lưu lượng khói thải.

• Lưu lượng nước cấp.

• Diện tích truyền nhiệt.

• Khả năng vệ sinh tro bụi bám trên bề mặt ống.

• Tổn thất áp suất đường khói.

• Không gian tháo lắp, bảo trì và thay thế ống.

Lợi ích kỹ thuật của bộ hâm nước lò hơi

Giảm tiêu hao nhiên liệu và nâng hiệu suất lò hơi

Lợi ích rõ nhất của bộ hâm nước là giảm tiêu hao nhiên liệu. Khi nước cấp đã được gia nhiệt trước, lò hơi cần ít năng lượng hơn để chuyển nước thành hơi. Với các hệ thống vận hành liên tục, lượng nhiên liệu tiết kiệm được trong một tháng hoặc một năm có thể rất đáng kể.

Ví dụ, nếu nước cấp ban đầu chỉ khoảng 30–40°C, lò hơi phải tiêu tốn nhiều nhiệt để nâng nước lên nhiệt độ sôi tương ứng với áp suất vận hành. Khi qua bộ hâm nước, nước cấp có thể được nâng lên mức nhiệt cao hơn trước khi vào lò. Điều này giúp giảm chênh lệch nhiệt ban đầu, cải thiện hiệu suất tổng thể và giúp quá trình sinh hơi ổn định hơn.

Một số lợi ích chính gồm:

• Tận dụng nhiệt khói thải thay vì thải bỏ ra môi trường.

• Giảm lượng nhiên liệu tiêu thụ trên mỗi tấn hơi.

• Giảm nhiệt độ khói ra phía sau.

• Tăng hiệu suất nhiệt của toàn hệ thống.

• Giảm áp lực chi phí vận hành cho doanh nghiệp.

• Hỗ trợ lò đạt công suất ổn định hơn khi phụ tải thay đổi.

Đối với các nhà máy có nhu cầu hơi lớn như dệt nhuộm, thực phẩm, giấy, thức ăn chăn nuôi, chế biến gỗ hoặc sấy nông sản, việc tối ưu bộ hâm nước có thể mang lại hiệu quả kinh tế rất rõ vì lò hơi thường chạy nhiều giờ mỗi ngày.

Giúp hệ thống vận hành ổn định và giảm sốc nhiệt

Ngoài hiệu quả tiết kiệm nhiên liệu, bộ hâm nước còn giúp giảm hiện tượng sốc nhiệt trong thân lò. Nếu nước cấp có nhiệt độ quá thấp được đưa trực tiếp vào lò, sự chênh lệch nhiệt lớn có thể gây ứng suất nhiệt tại một số vị trí chịu nhiệt. Về lâu dài, điều này ảnh hưởng đến độ bền thiết bị.

Khi nước được gia nhiệt trước, quá trình cấp nước vào lò diễn ra “êm” hơn. Nhiệt độ nước cấp gần hơn với điều kiện làm việc trong thân lò, giúp giảm dao động nhiệt và hỗ trợ lò vận hành ổn định. Đây là yếu tố quan trọng với các hệ thống phải thay đổi phụ tải thường xuyên hoặc cấp hơi cho dây chuyền sản xuất liên tục.

Tuy nhiên, bộ hâm nước không phải cứ lắp thêm là tốt. Nếu thiết kế sai, thiết bị có thể gây ra các vấn đề như:

• Bám bụi nhiều trên bề mặt ống, làm giảm truyền nhiệt.

• Tắc đường khói, tăng tải cho quạt hút.

• Ăn mòn ở vùng nhiệt độ thấp nếu khói có thành phần gây ăn mòn.

• Rò rỉ nước vào đường khói khi thủng ống.

• Khó vệ sinh nếu bố trí cửa thăm không hợp lý.

Vì vậy, bộ hâm nước cần được thiết kế theo dữ liệu vận hành thực tế, không nên chọn theo cảm tính hoặc sao chép kích thước từ hệ thống khác.

Lưu ý khi thiết kế, lắp đặt và bảo trì bộ hâm nước

Các thông số cần tính toán khi thiết kế bộ hâm nước

Để bộ hâm nước hoạt động hiệu quả, kỹ sư cần tính toán đồng bộ giữa đường nước và đường khói. Thiết bị phải đủ diện tích truyền nhiệt nhưng không được làm tăng trở lực quá lớn. Đồng thời, vật liệu chế tạo phải phù hợp với nhiệt độ, áp suất nước cấp và môi trường khói thải.

Các thông số cần quan tâm gồm:

• Công suất lò hơi: quyết định lưu lượng nước cấp và lưu lượng khói.

• Nhiệt độ khói vào bộ hâm: ảnh hưởng đến khả năng thu hồi nhiệt.

• Nhiệt độ nước cấp đầu vào: càng thấp thì tiềm năng thu hồi nhiệt càng lớn.

• Nhiệt độ nước sau bộ hâm: cần phù hợp với yêu cầu vận hành.

• Áp suất làm việc của nước cấp: quyết định chiều dày, vật liệu và tiêu chuẩn ống.

• Tổn thất áp suất đường khói: ảnh hưởng đến lựa chọn quạt hút.

• Hàm lượng bụi trong khói: quyết định kiểu bố trí ống và phương án vệ sinh.

• Không gian lắp đặt: cần đủ chỗ cho kiểm tra, sửa chữa và thay ống.

Trong tài liệu công nghệ của Lò hơi Bách Khoa, bộ hâm nước được bố trí sau phần đối lưu của lò hơi, với mục đích tận dụng nhiệt thải của khói để gia nhiệt nước trước khi cấp vào lò . Đây là nguyên tắc thiết kế hợp lý, giúp khai thác tốt nhiệt dư mà không ảnh hưởng đến vùng cháy chính.

Bảo trì định kỳ để duy trì hiệu quả truyền nhiệt

Sau một thời gian vận hành, bề mặt ống bộ hâm nước có thể bị bám tro bụi từ dòng khói. Lớp bụi này làm giảm khả năng truyền nhiệt, khiến nhiệt độ khói ra tăng, hiệu suất giảm và quạt hút phải làm việc nặng hơn. Nếu bụi tích tụ nhiều, đường khói có thể bị nghẹt cục bộ.

Vì vậy, doanh nghiệp cần có kế hoạch kiểm tra và vệ sinh bộ hâm nước định kỳ. Tần suất vệ sinh phụ thuộc vào loại nhiên liệu, lượng bụi trong khói, thời gian vận hành và thiết kế cửa thăm. Với lò hơi đốt biomass, việc kiểm tra nên được thực hiện thường xuyên hơn do tro bay nhẹ và dễ bám trên bề mặt trao đổi nhiệt.

Một số hạng mục cần kiểm tra gồm:

• Mức độ bám bụi trên chùm ống.

• Tình trạng rò rỉ nước tại các mối nối.

• Dấu hiệu ăn mòn hoặc mài mòn ống.

• Nhiệt độ khói trước và sau bộ hâm.

• Áp suất nước cấp trước và sau bộ hâm.

• Tình trạng cửa vệ sinh, mặt bích, gioăng kín.

• Độ rung, tiếng ồn bất thường trên đường khói.

Khi phát hiện nhiệt độ khói ra tăng bất thường, tiêu hao nhiên liệu tăng hoặc quạt hút làm việc nặng hơn, bộ hâm nước là một trong những vị trí cần được kiểm tra sớm.

Bộ hâm nước lò hơi là thiết bị quan trọng giúp thu hồi nhiệt khói thải, giảm tiêu hao nhiên liệu, nâng hiệu suất và hỗ trợ hệ thống vận hành ổn định. Để đạt hiệu quả lâu dài, thiết bị cần được tính toán đúng, bố trí hợp lý, có cửa vệ sinh thuận tiện và được bảo trì định kỳ. Với kinh nghiệm trong thiết kế, chế tạo và lắp đặt lò hơi công nghiệp, Lò hơi Bách Khoa luôn khuyến nghị doanh nghiệp xem bộ hâm nước là một hạng mục đầu tư có giá trị lâu dài, đặc biệt với các hệ thống lò hơi vận hành liên tục và tiêu thụ nhiều nhiên liệu.
