Thiết kế hệ thống xử lý khí thải lò hơi đạt chuẩn và vận hành ổn định

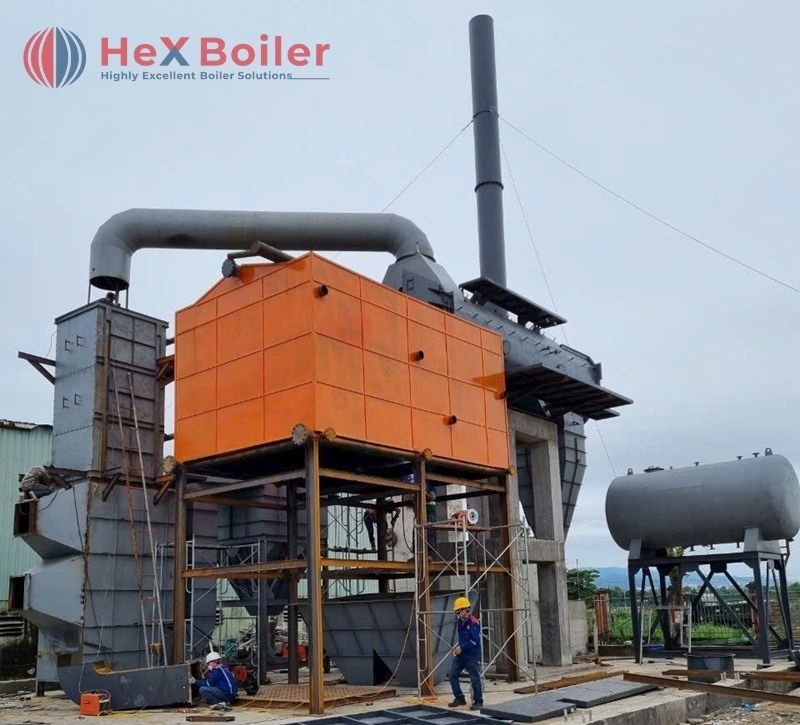

Trong hệ thống lò hơi công nghiệp, xử lý khí thải không chỉ là hạng mục “đi kèm” mà là một phần quan trọng quyết định khả năng vận hành lâu dài, mức độ tuân thủ môi trường và hình ảnh của nhà máy. Một hệ thống xử lý khí thải lò hơi được thiết kế đúng phải tính từ đặc tính nhiên liệu, công suất lò, lưu lượng khói, thành phần bụi, nhiệt độ khí thải cho đến phương án bố trí cyclone, lọc bụi, bể dập bụi, quạt hút và ống khói.

Với kinh nghiệm tư vấn, thiết kế và lắp đặt lò hơi công nghiệp, Lò hơi Bách Khoa luôn xem phần xử lý khí thải là một hạng mục kỹ thuật trọng tâm. Quý khách cần tư vấn phương án phù hợp cho lò hơi đốt củi, vỏ cây, mùn cưa, trấu, biomass hoặc than có thể liên hệ hotline 0911 065 330 để được hỗ trợ sơ bộ.

Cơ sở kỹ thuật khi thiết kế hệ thống xử lý khí thải lò hơi

Xác định nguồn phát thải từ nhiên liệu và công nghệ đốt

Muốn thiết kế đúng hệ thống xử lý khí thải, bước đầu tiên là phải hiểu rõ nguồn phát sinh ô nhiễm. Khói thải lò hơi thường bao gồm bụi tro bay, CO, CO₂, NOx, SOx, hơi nước và một phần khí dư sau quá trình cháy. Thành phần này thay đổi theo loại nhiên liệu, độ ẩm, hàm lượng tro, hàm lượng lưu huỳnh và chế độ vận hành buồng đốt.

Với lò hơi đốt sinh khối như mùn cưa, vỏ cây băm, trấu hoặc củi băm, lượng bụi có thể khá lớn nếu nhiên liệu khô, nhẹ và dễ cuốn theo dòng khói. Trong tài liệu đánh giá tác động môi trường của hệ thống lò hơi tầng sôi, phần khí thải được phân tích dựa trên công suất lò, đặc tính nhiên liệu, công nghệ đốt và thiết bị khử bụi đi kèm . Đây là cách tiếp cận đúng khi thiết kế thực tế, bởi không thể chọn thiết bị lọc bụi chỉ dựa vào công suất hơi danh nghĩa.

Các thông số cần làm rõ gồm:

• Công suất lò hơi: kg hơi/h hoặc tấn hơi/h.

• Loại nhiên liệu: củi, trấu, mùn cưa, vỏ cây, than, biomass hỗn hợp.

• Độ ẩm nhiên liệu và hàm lượng tro.

• Lưu lượng khói thải dự kiến.

• Nhiệt độ khói sau buồng đốt, sau bộ hâm nước, sau bộ sấy không khí.

• Nồng độ bụi đầu vào trước thiết bị xử lý.

• Yêu cầu môi trường đầu ra theo quy chuẩn áp dụng.

Tính lưu lượng khói và chọn công suất thiết bị

Sau khi xác định nhiên liệu và công suất lò, kỹ sư cần tính lưu lượng khí thải để chọn tiết diện đường ống, kích thước cyclone, công suất lọc bụi, quạt hút và đường kính ống khói. Nếu chọn thiết bị quá nhỏ, trở lực hệ thống tăng cao, lò dễ bị nghẹt khói, cháy yếu, hao nhiên liệu và phát sinh khói đen. Ngược lại, nếu chọn quá lớn, chi phí đầu tư tăng nhưng hiệu quả thu bụi chưa chắc tối ưu.

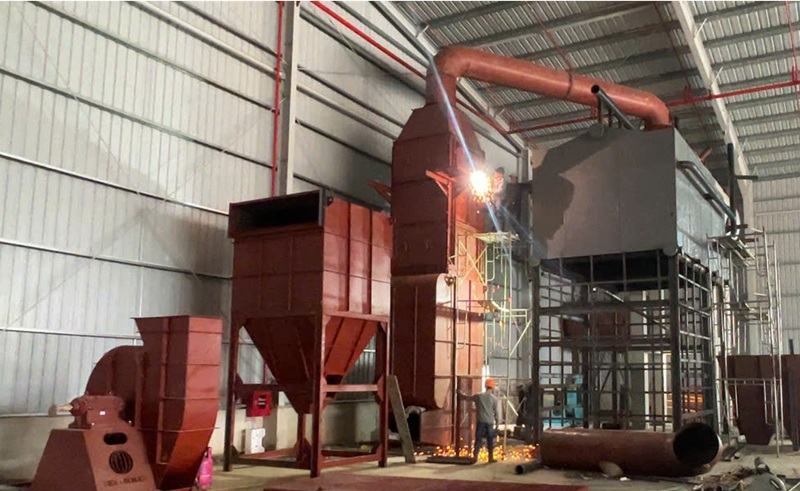

Trong thực tế, hệ thống xử lý khí thải phải được tính đồng bộ với đường khói của lò hơi. Ví dụ, lò hơi tầng sôi thường có buồng đốt, phần đối lưu, bộ hâm nước, bộ sấy không khí, cyclone chùm, lọc bụi hoặc bể dập bụi, sau đó mới qua quạt hút và ống khói. Tài liệu thuyết minh công nghệ lò hơi tầng sôi của Bách Khoa mô tả rõ quá trình khói đi qua bộ hâm nước, bộ sấy không khí rồi tiếp tục sang cyclone chùm và các thiết bị xử lý phía sau .

Do đó, thiết kế không nên tách riêng phần xử lý khí thải khỏi tổng thể lò hơi. Đường khói, quạt hút, thiết bị lọc và ống khói phải được tính như một chuỗi liên hoàn.

Cấu hình công nghệ xử lý khí thải lò hơi thường dùng

Cyclone chùm để tách bụi thô và giảm tải cho thiết bị phía sau

Cyclone chùm là thiết bị xử lý bụi cơ học được sử dụng phổ biến trong các hệ thống lò hơi đốt sinh khối. Nguyên lý hoạt động dựa trên lực ly tâm. Dòng khói mang bụi đi vào cyclone theo phương tiếp tuyến, tạo chuyển động xoáy. Các hạt bụi có khối lượng lớn bị văng ra thành thiết bị, mất động năng và rơi xuống đáy phễu thu bụi.

Ưu điểm của cyclone chùm là kết cấu đơn giản, chịu được nhiệt độ cao, ít tiêu hao vật tư thay thế và phù hợp để lọc sơ bộ lượng tro bay lớn. Trong tài liệu công nghệ của Bách Khoa, cyclone chùm được mô tả gồm nhiều phần tử cyclone nhỏ, giúp nâng cao khả năng tách bụi, đồng thời thuận lợi hơn khi bảo trì, bảo dưỡng .

Một số đặc điểm kỹ thuật cần chú ý khi thiết kế cyclone:

• Vận tốc khí vào cyclone phải đủ để tạo lực ly tâm.

• Phễu thu bụi cần có van xoay hoặc cơ cấu xả kín để tránh hút gió giả.

• Vỏ thiết bị phải đủ dày, chống mài mòn tại vùng bụi va đập mạnh.

• Cửa kiểm tra cần bố trí thuận tiện để vệ sinh định kỳ.

• Cyclone nên đặt trước lọc túi vải hoặc bể dập bụi để giảm tải bụi đầu vào.

Với những lò hơi đốt vỏ cây, mùn cưa, trấu hoặc củi băm, cyclone là cấp xử lý quan trọng giúp bảo vệ thiết bị lọc tinh phía sau.

Lọc bụi túi vải, bể dập bụi và ống khói

Sau cyclone, tùy yêu cầu môi trường và đặc điểm nhiên liệu, hệ thống có thể dùng lọc bụi túi vải, bể dập bụi ướt hoặc kết hợp nhiều cấp xử lý. Lọc bụi túi vải có hiệu quả cao với bụi mịn. Khi khói đi qua lớp vải lọc, bụi bị giữ lại trên bề mặt túi. Sau một thời gian, hệ thống khí nén sẽ giũ bụi để làm sạch túi lọc và đưa bụi xuống phễu gom.

Bể dập bụi ướt thường sử dụng nguyên lý va đập, tiếp xúc nước và lắng trọng lực. Dòng khói sau khi qua cyclone được dẫn vào bể, tiếp xúc với nước để giữ lại phần bụi còn lại. Với các hệ thống lò hơi biomass, phương án này có ưu điểm là dễ vận hành, chi phí hợp lý, nhưng cần chú ý xử lý nước tuần hoàn, bùn lắng và chống ăn mòn.

Một cấu hình kỹ thuật thường dùng là:

• Cấp 1: Cyclone đơn hoặc cyclone chùm để tách bụi thô.

• Cấp 2: Lọc túi vải hoặc bể dập bụi để xử lý bụi mịn.

• Cấp 3: Quạt hút tạo áp âm ổn định cho đường khói.

• Cấp 4: Ống khói khuếch tán khí thải sau xử lý ra môi trường.

Ống khói cũng phải được tính toán phù hợp. Chiều cao ống khói không chỉ để “thoát khói” mà còn giúp khuếch tán khí thải, giảm ảnh hưởng đến khu vực xung quanh. Trong tài liệu đánh giá môi trường, chiều cao ống khói được xem xét dựa trên tiêu chuẩn môi trường, nồng độ nền khu vực, thông số nhiên liệu và kinh nghiệm thực tế của các hệ thống tương tự .

Những lưu ý để hệ thống xử lý khí thải vận hành bền và đạt chuẩn

Thiết kế đồng bộ giữa buồng đốt, quạt gió và thiết bị xử lý

Nhiều hệ thống xử lý khí thải không đạt hiệu quả không phải vì thiếu thiết bị, mà do thiết kế thiếu đồng bộ. Nếu buồng đốt cháy không kiệt, lượng CO cao, khói đen nhiều, thì dù phía sau có lắp lọc bụi tốt vẫn khó đạt hiệu quả tổng thể. Ngược lại, nếu quá trình cháy ổn định, cấp gió hợp lý, nhiên liệu được rải đều, nhiệt độ buồng đốt phù hợp thì tải ô nhiễm đầu vào sẽ giảm đáng kể.

Với lò hơi tầng sôi, gió cấp 1 giúp duy trì lớp sôi, còn gió cấp 2 hỗ trợ đốt cháy các khí chưa cháy hoàn toàn như CO, CxHy, H₂. Đây là điểm quan trọng để kiểm soát CO và nâng cao hiệu suất cháy. Hệ thống điều khiển quạt qua biến tần, điều chỉnh nhiên liệu và áp suất buồng đốt cũng giúp lò vận hành ổn định hơn.

Khi thiết kế, cần chú ý:

• Không để đường khói quá gấp khúc gây tăng trở lực.

• Không chọn quạt hút thiếu áp hoặc thiếu lưu lượng.

• Không để rò gió trên đường khói, cyclone, cửa vệ sinh.

• Có cửa thăm để kiểm tra tro bụi và vệ sinh định kỳ.

• Bố trí sàn thao tác an toàn tại vị trí cyclone, lọc bụi, ống khói.

• Có phương án thu gom tro, bùn và nước thải từ bể dập bụi.

Vận hành, bảo trì và kiểm soát môi trường định kỳ

Một hệ thống xử lý khí thải dù thiết kế tốt vẫn cần vận hành đúng. Người vận hành phải kiểm tra chênh áp lọc bụi, tình trạng quạt hút, mức nước bể dập bụi, lượng tro trong phễu cyclone, màu khói ống khói và tiếng ồn bất thường. Nếu để bụi tích tụ lâu ngày, đường khói có thể bị nghẹt, làm giảm công suất lò và tăng tiêu hao nhiên liệu.

Đối với lọc túi vải, cần kiểm tra túi rách, áp lực khí nén, van giũ bụi và bộ điều khiển hoàn nguyên. Đối với bể dập bụi, cần xả bùn, bổ sung nước, kiểm tra bơm tuần hoàn và chống lắng cặn. Đối với cyclone, cần kiểm tra mài mòn, van xả tro và hiện tượng lọt gió.

Lò hơi Bách Khoa khuyến nghị doanh nghiệp nên lập lịch kiểm tra định kỳ cho toàn bộ hệ thống xử lý khí thải, bao gồm kiểm tra cơ khí, điện điều khiển, quạt hút, đường khói và lấy mẫu khí thải khi cần thiết. Cách làm này giúp hệ thống vận hành ổn định, hạn chế sự cố và đáp ứng yêu cầu môi trường trong quá trình sản xuất.

Tóm lại, thiết kế hệ thống xử lý khí thải lò hơi cần được thực hiện từ gốc: hiểu nhiên liệu, tính đúng lưu lượng khói, chọn đúng công nghệ xử lý, bố trí thiết bị hợp lý và duy trì bảo trì định kỳ. Với các nhà máy đang đầu tư mới hoặc cải tạo hệ thống lò hơi cũ, việc lựa chọn đơn vị có kinh nghiệm thực tế sẽ giúp giảm rủi ro kỹ thuật, tiết kiệm chi phí vận hành và đảm bảo tính bền vững lâu dài.
