Bình góp hơi - Cấu tạo, phân loại và ứng dụng thực tế

Tổng quan về bình góp hơi

Bình góp hơi là gì?

Bình góp hơi (bầu góp hơi) là thiết bị dùng để tập trung và phân phối hơi nước trong hệ thống lò hơi công nghiệp. Thiết bị này thường được lắp đặt sau lò hơi hoặc giữa các nhánh tiêu thụ nhằm đảm bảo dòng hơi ổn định. So với đường ống thông thường, bình góp hơi có đường kính lớn hơn, thể tích chứa lớn hơn, giúp giảm dao động áp suất và phân phối hơi hiệu quả hơn.

Vai trò chính trong hệ thống

• Phân phối hơi đồng đều đến nhiều nhánh sử dụng
• Ổn định áp suất, hạn chế sốc tải
• Tách nước ngưng, cải thiện chất lượng hơi
• Tăng tính linh hoạt khi mở rộng hệ thống

Cấu tạo và nguyên lý hoạt động của bình góp hơi

Cấu tạo chi tiết

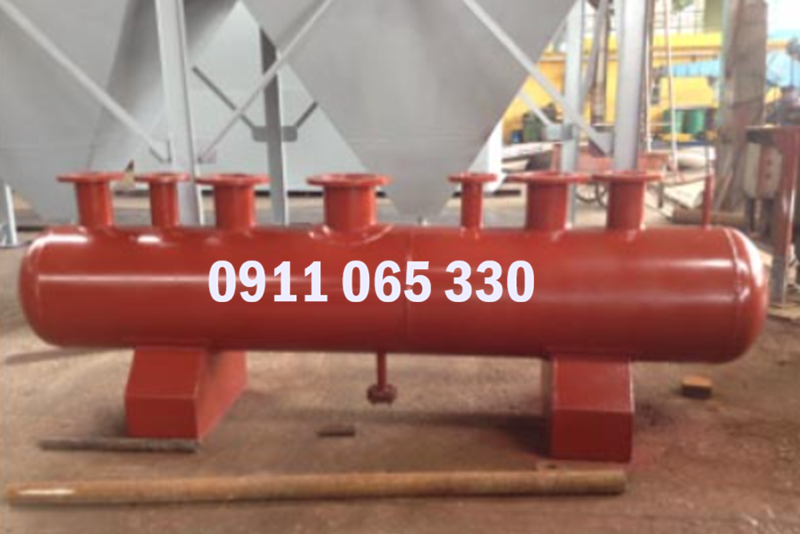

Bình góp hơi được thiết kế dạng hình trụ, gồm các bộ phận chính:

• Thân bình: Chế tạo từ thép chịu áp lực cao (SA516, ASTM A106…)
• Đầu nối vào/ra: Kết nối với các đường ống hơi
• Van khóa – van điều tiết: Kiểm soát lưu lượng từng nhánh
• Thiết bị đo: Đồng hồ áp suất, nhiệt kế
• Cửa xả đáy: Loại bỏ nước ngưng tụ

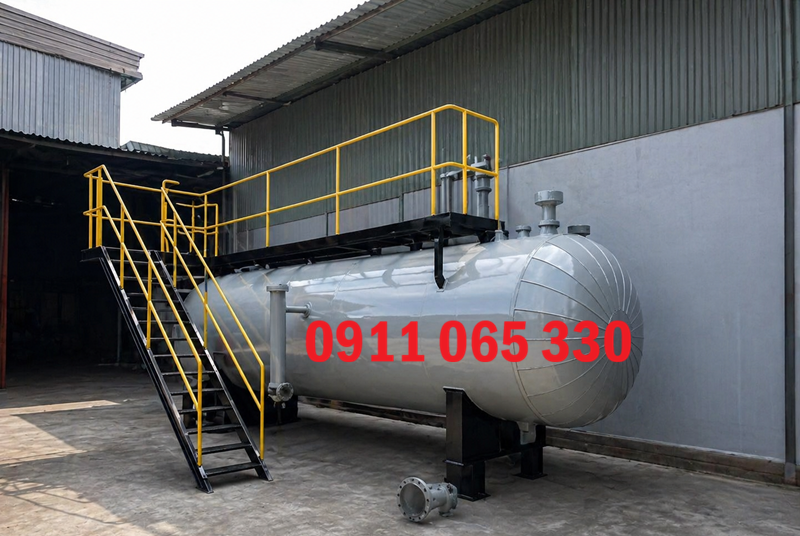

• Lớp bảo ôn: Giảm thất thoát nhiệt

Các mối hàn thường được kiểm tra bằng siêu âm hoặc chụp X-quang để đảm bảo an toàn.

Nguyên lý hoạt động

Hơi từ lò hơi đi vào bình góp, tại đây:

1. Áp suất được cân bằng nhờ thể tích lớn
2. Hơi được phân phối đến các nhánh theo nhu cầu
3. Nước ngưng được tách ra và xả qua đáy

Nhờ đó, hệ thống luôn duy trì dòng hơi ổn định, khô và an toàn.

Thông số kỹ thuật và tiêu chuẩn thiết kế

Thông số kỹ thuật điển hình

Tùy theo quy mô hệ thống, bình góp hơi có các thông số phổ biến:

• Áp suất làm việc: 6 – 25 bar (có thể thiết kế cao hơn)
• Nhiệt độ làm việc: 150 – 300°C
• Đường kính danh nghĩa: DN150 – DN1000
• Chiều dài: 1 – 6 mét
• Số nhánh đầu ra: 2 – 20 nhánh
• Vật liệu: Thép chịu áp lực (SA516 Gr70, SS400…)
• Kiểu kết nối: Mặt bích hoặc hàn trực tiếp

Ngoài ra, có thể tích hợp thêm bẫy hơi, van an toàn, đồng hồ lưu lượng tùy yêu cầu vận hành.

Tiêu chuẩn chế tạo và kiểm định

Bình góp hơi là thiết bị áp lực nên phải tuân thủ nghiêm ngặt:

• Tiêu chuẩn thiết kế: ASME Section VIII, TCVN
• Kiểm tra mối hàn: UT, RT
• Thử áp lực: Thủy lực hoặc khí nén
• Kiểm định an toàn: Theo quy định cơ quan chức năng

Phân loại bình góp hơi trong công nghiệp

Phân loại theo kết cấu (đứng và nằm)

Dựa theo thực tế thiết kế và các tài liệu kỹ thuật (như Geetech), bình góp hơi được chia thành:

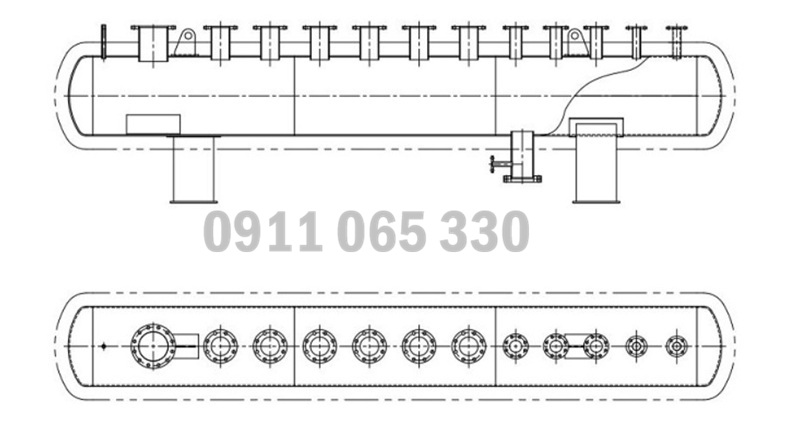

• Bình góp hơi nằm (horizontal):
  • Phổ biến nhất trong công nghiệp
  • Dễ lắp đặt, bảo trì
  • Phù hợp hệ thống có nhiều nhánh phân phối ngang

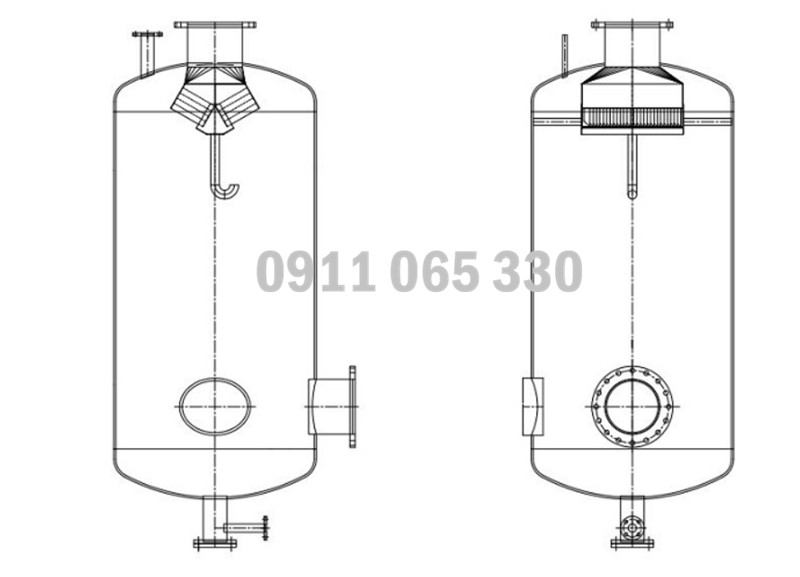

• Bình góp hơi đứng (vertical):
  • Tiết kiệm diện tích lắp đặt
  • Khả năng tách nước ngưng tốt hơn
  • Phù hợp không gian hạn chế hoặc yêu cầu kỹ thuật đặc biệt

Phân loại theo chức năng sử dụng

• Bình góp phân phối: Cấp hơi từ một nguồn đến nhiều thiết bị
• Bình góp thu gom: Gom hơi từ nhiều nguồn
• Bình góp trung gian: Cân bằng áp suất giữa các khu vực

Ngoài ra, còn có thể phân loại theo số nhánh hoặc áp suất làm việc.

Ứng dụng và lưu ý khi sử dụng bình góp hơi

Ứng dụng trong công nghiệp

Bình góp hơi được sử dụng rộng rãi trong:

• Ngành thực phẩm: Hệ thống hấp, tiệt trùng
• Dệt nhuộm: Máy sấy, máy nhuộm
• Hóa chất: Gia nhiệt và phản ứng
• Nhiệt điện: Điều phối hơi cho tua-bin

Thiết bị này đặc biệt quan trọng trong các hệ thống có nhiều điểm tiêu thụ hơi.

Lưu ý khi thiết kế và vận hành

• Tính toán đúng lưu lượng và áp suất
• Bố trí đầu nối hợp lý để tránh xung đột dòng chảy
• Lắp đặt hệ thống xả nước ngưng hiệu quả
• Bảo trì định kỳ, kiểm tra ăn mòn và rò rỉ
• Tuân thủ tiêu chuẩn an toàn áp lực

Đơn vị cung cấp bình góp hơi uy tín

Lò hơi Bách Khoa là đơn vị chuyên thiết kế, chế tạo và lắp đặt thiết bị lò hơi và bình góp hơi tại Việt Nam. Với kinh nghiệm thực tế, đơn vị cung cấp:

• Bình góp hơi thiết kế theo yêu cầu
• Sản phẩm đạt tiêu chuẩn kỹ thuật và an toàn
• Dịch vụ tư vấn, lắp đặt và bảo trì trọn gói

Bình góp hơi là thiết bị trung tâm giúp ổn định và phân phối hơi hiệu quả trong hệ thống lò hơi. Việc lựa chọn đúng loại (đứng hoặc nằm), thông số phù hợp và nhà cung cấp uy tín sẽ giúp doanh nghiệp tối ưu vận hành, tiết kiệm năng lượng và đảm bảo an toàn lâu dài.

Hãy liên hệ hotline 0911065330 để được tư vấn chi tiết.
