Hệ thống lọc bụi Cyclone trong lò hơi công nghiệp

Tổng quan về hệ thống lọc bụi Cyclone

Cyclone là gì?

Hệ thống lọc bụi Cyclone là thiết bị xử lý bụi khô sử dụng lực ly tâm để tách các hạt bụi ra khỏi dòng khí thải. Đây là giải pháp phổ biến trong các hệ thống lò hơi công nghiệp nhờ cấu tạo đơn giản, vận hành ổn định và chi phí thấp.

Cyclone thường được lắp đặt sau buồng đốt hoặc sau các thiết bị thu hồi nhiệt để xử lý tro bay trong khí thải trước khi thải ra môi trường.

Vai trò trong hệ thống lò hơi

• Tách bụi thô (tro bay) khỏi khí thải
• Giảm tải cho các thiết bị lọc tinh (lọc túi vải, lọc ướt)
• Bảo vệ môi trường, đáp ứng tiêu chuẩn khí thải
• Tăng tuổi thọ thiết bị phía sau

Cấu tạo và nguyên lý hoạt động của Cyclone

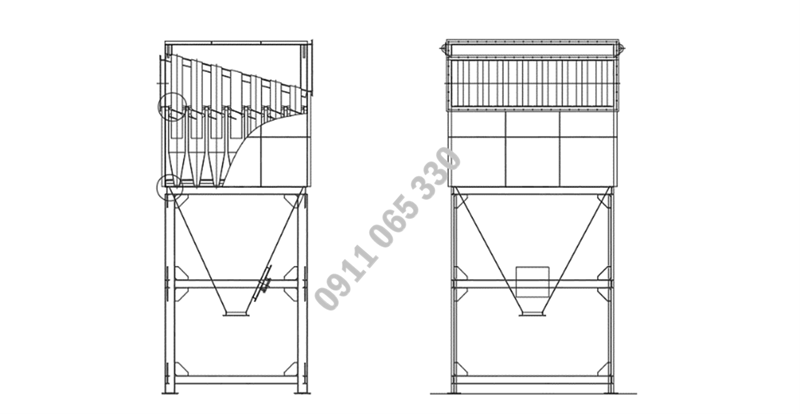

Cấu tạo thiết bị Cyclone

Cyclone có cấu tạo gồm các phần chính:

• Thân trụ hình trụ – côn
• Ống dẫn khí vào (theo phương tiếp tuyến)
• Ống thoát khí sạch (ống trung tâm)
• Phễu chứa bụi
• Van xả bụi (van xoay)

Trong thực tế, hệ thống thường sử dụng Cyclone chùm (multi-cyclone) gồm nhiều cyclone nhỏ ghép lại nhằm tăng hiệu suất lọc.

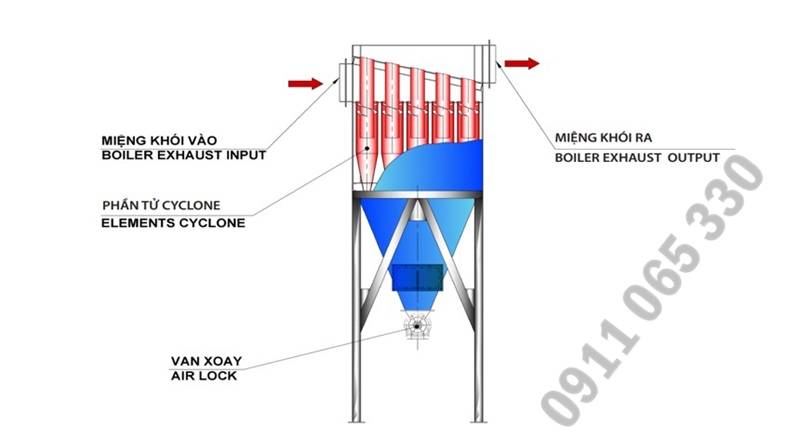

Nguyên lý hoạt động

Theo nguyên lý xử lý bụi trong các hệ thống lò hơi công nghiệp:

• Khói thải chứa bụi được đưa vào cyclone theo phương tiếp tuyến, tạo chuyển động xoáy
• Dòng khí xoáy đi xuống đáy phễu, sau đó đổi hướng đi lên
• Trong quá trình này, bụi chịu tác dụng của lực ly tâm, va vào thành cyclone
• Khi mất động năng, bụi rơi xuống đáy và được thải ra ngoài
• Khí sạch đi ra theo ống trung tâm

Đặc biệt, với thiết kế cyclone chùm, hệ thống vẫn đảm bảo hiệu quả lọc ngay cả khi một số phần tử bị hỏng và thuận tiện bảo trì.

Thông số kỹ thuật và hiệu suất lọc bụi Cyclone

Thông số kỹ thuật điển hình

Đặc tính kỹ thuật điển hình của hệ thống Cyclone chùm Lò hơi Bách Khoa (HEX – BOILER):

• Công suất xử lý khí: ~30.000 m³/h (thiết kế theo công suất lò)
• Nhiệt độ làm việc: < 300°C
• Kết cấu: Cyclone chùm nhiều phần tử
• Vật liệu chế tạo: Thép tấm, thép hình SS400
• Cơ cấu xả bụi: Van xoay kết hợp vít tải tro, xả tự động

Hiệu suất lọc bụi

• Hiệu suất trung bình: 90 – 95%
• Hiệu quả cao với bụi có kích thước lớn (>10 µm)
• Là thiết bị lọc sơ cấp, thường kết hợp với lọc túi vải để đạt hiệu suất cao hơn (lên đến 99%)
• Ứng dụng: Lò hơi đốt trấu, mùn cưa, sinh khối, than

Phân loại hệ thống Cyclone

Phân loại theo cấu tạo

• Cyclone đơn: Cấu tạo đơn giản, dùng cho hệ thống nhỏ
• Cyclone chùm (Multi-cyclone): Gồm nhiều cyclone nhỏ, hiệu suất cao hơn, phù hợp lò hơi công suất lớn

Phân loại theo hướng dòng khí

• Cyclone dòng xoáy xuống (downflow)
• Cyclone dòng xoáy lên (upflow)

Ngoài ra, còn có thể phân loại theo kích thước hạt bụi hoặc lưu lượng khí xử lý.

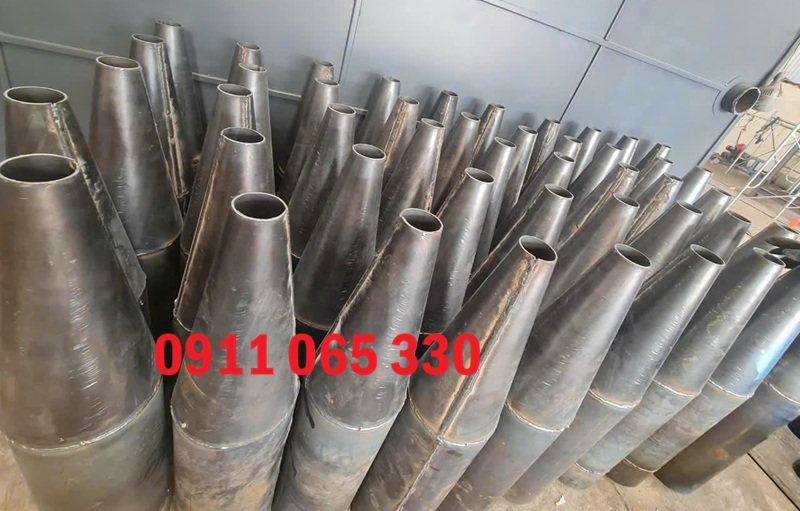

Thiết bị lọc bụi Cyclone chùm

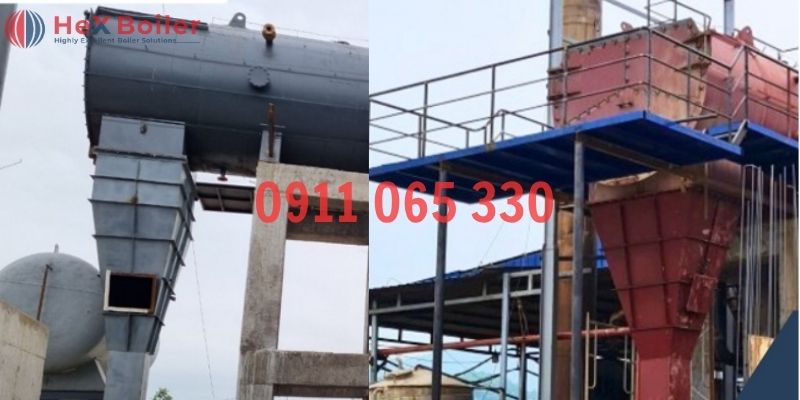

Thiết bị xử lí khí thải Cyclone chùm

Ứng dụng thực tế của hệ thống Cyclone

Ứng dụng trong công nghiệp

Cyclone được sử dụng rộng rãi trong:

• Lò hơi tầng sôi, lò hơi đốt sinh khối
• Ngành xi măng, luyện kim
• Chế biến gỗ, sản xuất thức ăn chăn nuôi
• Hệ thống xử lý khí thải công nghiệp

Đặc biệt trong lò hơi, cyclone là thiết bị bắt buộc để xử lý tro bay trước khi qua các bước lọc tiếp theo.

Vai trò trong hệ thống xử lý khí thải tổng thể

Trong hệ thống hoàn chỉnh:

1. Cyclone: Lọc bụi thô (~90–95%)
2. Lọc túi vải: Lọc bụi mịn (~99%)
3. Bể dập bụi ướt: Xử lý triệt để trước khi xả ra môi trường

Sự kết hợp này giúp đảm bảo khí thải đạt tiêu chuẩn môi trường hiện hành.

Ưu điểm và hạn chế của Cyclone

Ưu điểm

• Cấu tạo đơn giản, dễ chế tạo
• Chi phí đầu tư thấp
• Chịu được nhiệt độ và áp suất cao
• Ít bảo trì, vận hành ổn định

Hạn chế

• Hiệu suất thấp với bụi mịn
• Không xử lý được khí độc
• Cần kết hợp với hệ thống lọc tinh

Hệ thống lọc bụi Cyclone là giải pháp xử lý bụi hiệu quả, kinh tế và bền bỉ trong các hệ thống lò hơi công nghiệp. Với nguyên lý hoạt động dựa trên lực ly tâm, thiết bị này đóng vai trò quan trọng trong việc giảm phát thải bụi, bảo vệ môi trường và nâng cao hiệu quả vận hành.

Việc kết hợp cyclone với các công nghệ lọc khác sẽ giúp hệ thống đạt hiệu suất tối ưu và đáp ứng các tiêu chuẩn khí thải ngày càng nghiêm ngặt.

Hãy liên hệ Lò hơi Bách Khoa qua hotline 0911 065 330 để được tư vấn chi tiết. Chúng tôi tự hào là đơn vị chuyên thiết kế, chế tạo và lắp đặt hệ thống lò hơi, thiết bị xử lý khí thải uy tín tại Việt Nam.
