Ống khói lò hơi là gì? Cấu tạo, tiêu chuẩn thiết kế và vai trò trong hệ thống

Trong hệ thống lò hơi công nghiệp, ống khói là thiết bị không thể thiếu, đảm nhiệm việc dẫn và phát tán khí thải ra môi trường một cách an toàn. Việc thiết kế và lựa chọn ống khói phù hợp không chỉ ảnh hưởng đến hiệu suất vận hành mà còn liên quan trực tiếp đến tiêu chuẩn môi trường.

Nếu bạn cần tư vấn thiết kế – chế tạo ống khói lò hơi, có thể liên hệ Lò hơi Bách Khoa – Hotline: 0911 065 330 để được hỗ trợ kỹ thuật chi tiết.

Cấu tạo và nguyên lý hoạt động của ống khói lò hơi

Cấu tạo cơ bản của ống khói

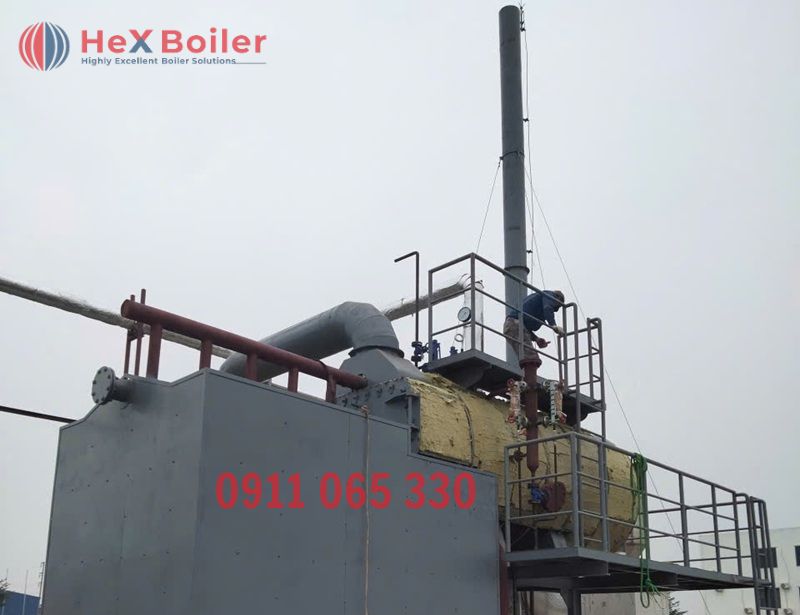

Ống khói lò hơi thường được thiết kế dạng trụ đứng, chiều cao lớn, chế tạo từ thép chịu nhiệt hoặc inox. Một hệ thống ống khói tiêu chuẩn gồm:

• Thân ống khói: Là phần chính, có thể là thép SS400, thép chịu nhiệt hoặc inox
• Lớp cách nhiệt: Bông khoáng hoặc ceramic giúp giảm thất thoát nhiệt và bảo vệ kết cấu
• Đế móng và khung đỡ: Đảm bảo độ ổn định và chịu lực
• Cửa thăm và cửa vệ sinh: Phục vụ bảo trì định kỳ
• Chụp mưa và lưới chắn: Ngăn nước và vật lạ xâm nhập

Tùy theo công suất lò và điều kiện lắp đặt, ống khói có thể là loại ống đơn hoặc ống khói 2 lớp cách nhiệt.

Nguyên lý hoạt động

Ống khói hoạt động dựa trên nguyên lý chênh lệch áp suất và nhiệt độ:

• Khí thải nóng từ lò hơi có xu hướng bốc lên cao do nhẹ hơn không khí
• Sự chênh lệch nhiệt độ tạo ra lực hút tự nhiên (draft)
• Khí thải được dẫn lên cao và phát tán ra môi trường

Trong nhiều hệ thống hiện đại, ống khói còn kết hợp với quạt hút (ID Fan) để tăng khả năng thoát khí, đặc biệt với lò công suất lớn.

Thông số kỹ thuật và tiêu chuẩn thiết kế ống khói

Thông số kỹ thuật điển hình

Thiết kế ống khói cần dựa trên nhiều yếu tố kỹ thuật:

• Chiều cao ống khói: 10 – 40 m (tùy công suất lò và quy định môi trường)
• Đường kính: Tính toán theo lưu lượng khí thải
• Nhiệt độ làm việc: 150 – 300°C (có thể cao hơn tùy loại lò)
• Vật liệu chế tạo: Thép SS400, thép chịu nhiệt hoặc inox
• Độ dày: 3 – 10 mm tùy kích thước và điều kiện vận hành

Ngoài ra, cần tính toán đến yếu tố gió, rung động và giãn nở nhiệt khi thiết kế.

Tiêu chuẩn thiết kế và môi trường

Ống khói lò hơi phải tuân thủ các tiêu chuẩn:

• TCVN và QCVN về khí thải công nghiệp
• Tiêu chuẩn an toàn kết cấu thép
• Yêu cầu về phát tán khí thải (chiều cao tối thiểu)

Đặc biệt, chiều cao ống khói phải đảm bảo phân tán khí thải hiệu quả, tránh ảnh hưởng đến khu vực xung quanh.

Vai trò và lưu ý khi thiết kế, vận hành ống khói

Vai trò trong hệ thống lò hơi

Ống khói không chỉ đơn thuần là đường thoát khí mà còn có vai trò:

• Duy trì áp suất âm trong buồng đốt
• Tăng hiệu quả cháy nhờ ổn định dòng khí
• Giảm ô nhiễm môi trường thông qua phát tán khí thải hợp lý

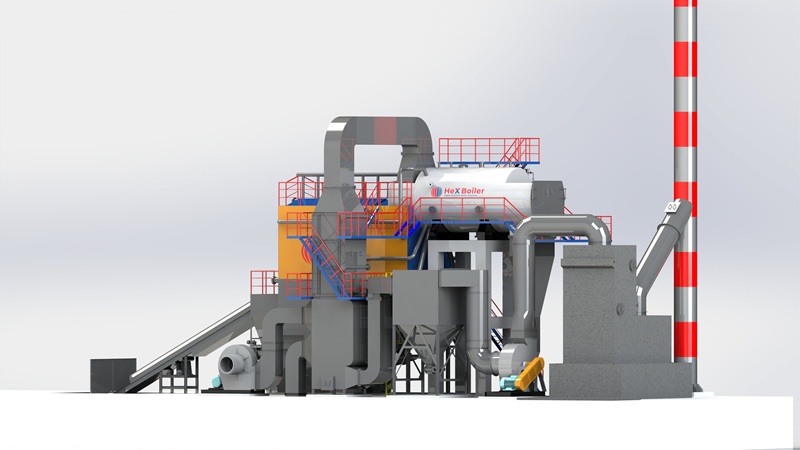

• Hỗ trợ hệ thống xử lý khí thải (cyclone, lọc túi vải, tháp rửa khí)

Một hệ thống ống khói thiết kế tốt sẽ giúp toàn bộ lò hơi vận hành ổn định và tiết kiệm nhiên liệu hơn.

Lưu ý khi thiết kế và vận hành

Để đảm bảo hiệu quả và độ bền, cần chú ý:

• Tính toán chính xác lưu lượng khí thải
• Chọn vật liệu phù hợp với nhiệt độ và môi trường ăn mòn
• Bố trí cửa vệ sinh để tránh tích tụ bụi
• Kiểm tra định kỳ độ ăn mòn và rò rỉ
• Lắp đặt đúng kỹ thuật, đảm bảo độ thẳng đứng và an toàn kết cấu

Ngoài ra, cần kết hợp đồng bộ với hệ thống xử lý khí thải để đảm bảo đạt tiêu chuẩn môi trường.

Ống khói lò hơi là một hạng mục quan trọng, ảnh hưởng trực tiếp đến hiệu suất vận hành và mức độ phát thải của toàn hệ thống. Việc thiết kế đúng kỹ thuật, lựa chọn vật liệu phù hợp và tuân thủ tiêu chuẩn sẽ giúp hệ thống hoạt động bền bỉ, an toàn và hiệu quả lâu dài.
