Phân tích chi tiết cấu tạo lò hơi đốt củi – Hiểu đúng để vận hành hiệu quả

Trong bối cảnh chi phí năng lượng ngày càng tăng, lò hơi đốt củi đang trở thành lựa chọn phổ biến trong nhiều ngành công nghiệp nhờ tận dụng nguồn nhiên liệu sinh khối sẵn có. Tuy nhiên, để thiết bị này hoạt động ổn định, an toàn và đạt hiệu suất cao, việc hiểu rõ cấu tạo lò hơi đốt củi là yếu tố then chốt. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo lò hơi đốt củi chi tiết.

Tổng quan về lò hơi đốt củi và vai trò của cấu tạo lò hơi đốt củi

Trước khi đi sâu vào từng bộ phận, cần nhìn nhận tổng thể lò hơi đốt củi trong hệ thống sản xuất công nghiệp.

Lò hơi đốt củi là thiết bị sử dụng nhiên liệu như củi cây, gỗ vụn, dăm gỗ hoặc mùn cưa để tạo nhiệt, từ đó làm sôi nước và sinh hơi nước phục vụ cho các quá trình sản xuất. Hơi nước có thể được sử dụng cho sấy, gia nhiệt, hấp, tiệt trùng hoặc cung cấp năng lượng cho các hệ thống khác.

Điểm khác biệt lớn nhất giữa các loại lò hơi không chỉ nằm ở công suất mà còn nằm ở cấu tạo lò hơi đốt củi. Một cấu tạo hợp lý sẽ giúp tối ưu quá trình cháy, giảm tiêu hao nhiên liệu, hạn chế khí thải và nâng cao tuổi thọ thiết bị. Ngược lại, cấu tạo không đồng bộ hoặc thiết kế kém sẽ khiến lò vận hành không ổn định, tiềm ẩn nhiều rủi ro.

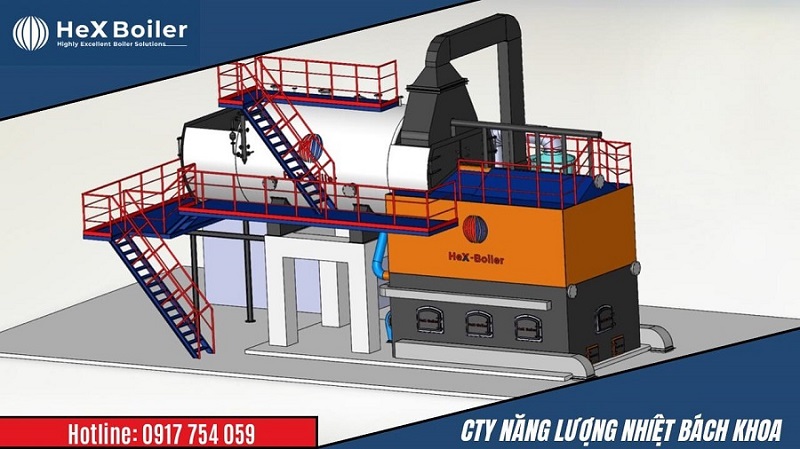

Mô hình 3D lò hơi đốt củi

Phân tích cấu tạo buồng đốt và thân lò hơi đốt củi

Sau khi nắm được vai trò tổng thể, bộ phận đầu tiên cần phân tích chính là khu vực sinh nhiệt của lò hơi.

Buồng đốt củi

Buồng đốt được xem là “trái tim” trong cấu tạo lò hơi đốt củi. Đây là nơi diễn ra quá trình đốt cháy nhiên liệu để tạo nhiệt. Buồng đốt thường được chế tạo bằng thép chịu nhiệt cao, bên trong xây gạch hoặc vật liệu chịu lửa nhằm giữ nhiệt và bảo vệ kết cấu.

Thiết kế buồng đốt phải đảm bảo củi cháy đều, cháy kiệt và hạn chế sinh khói đen. Kích thước buồng đốt cần phù hợp với công suất lò, nếu quá nhỏ sẽ gây thiếu nhiệt, còn quá lớn sẽ làm thất thoát năng lượng.

Thân lò và buồng chứa nước

Thân lò bao quanh buồng đốt và các ống sinh hơi, bên trong chứa nước để hấp thụ nhiệt. Khi nhiệt lượng truyền qua thành lò, nước sẽ sôi và chuyển hóa thành hơi nước.

Trong cấu tạo lò hơi đốt củi, thân lò phải đảm bảo khả năng chịu áp suất và nhiệt độ cao trong thời gian dài. Ngoài ra, thiết kế thân lò cần tính toán đến sự giãn nở nhiệt để tránh biến dạng hoặc nứt vỡ khi vận hành liên tục.

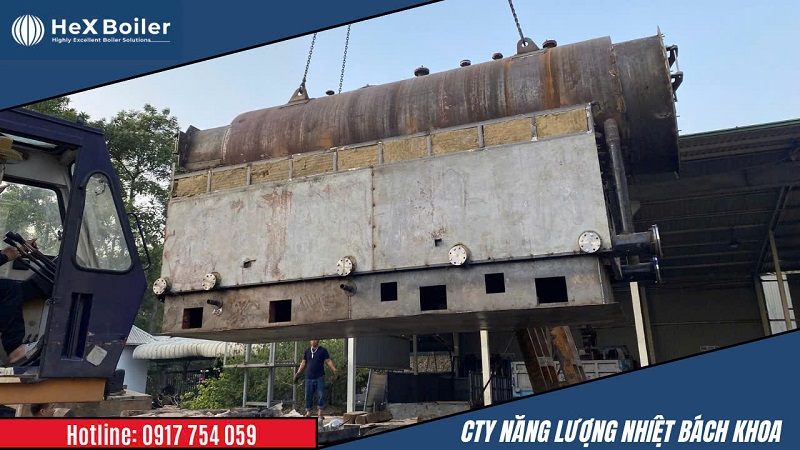

Buồng đốt lò hơi đốt củi

Hệ thống trao đổi nhiệt trong cấu tạo lò hơi đốt củi

Từ khu vực sinh nhiệt, nhiệt lượng sẽ được truyền đi thông qua hệ thống trao đổi nhiệt, đây là yếu tố quyết định hiệu suất sinh hơi của lò.

Hệ thống ống sinh hơi và ống lửa

Hệ thống ống sinh hơi là bộ phận giúp tăng diện tích tiếp xúc giữa khói nóng và nước. Khói từ buồng đốt sẽ đi qua các ống này, truyền nhiệt cho nước xung quanh và làm nước nhanh chóng sôi.

Trong cấu tạo lò hơi đốt củi, số lượng, chiều dài và cách bố trí ống sinh hơi ảnh hưởng trực tiếp đến hiệu suất. Thiết kế ống hợp lý sẽ giúp tận dụng tối đa nhiệt lượng từ khói thải, giảm tiêu hao củi và nâng cao hiệu quả kinh tế.

Bao hơi và quá trình tách hơi

Bao hơi là nơi tập trung và tách hơi nước ra khỏi nước sôi trước khi đưa vào sử dụng. Tại đây, hơi được làm khô tương đối, giúp hạn chế hơi ẩm gây ảnh hưởng đến thiết bị phía sau.

Bao hơi cũng là nơi lắp đặt các thiết bị đo áp suất và van an toàn, đóng vai trò quan trọng trong việc ổn định và kiểm soát hệ thống hơi.

Hệ thống cấp nhiên liệu, cấp gió và thải tro xỉ

Để lò hơi đốt củi hoạt động liên tục và ổn định, các hệ thống phụ trợ đóng vai trò không kém phần quan trọng.

Hệ thống cấp nhiên liệu củi

Trong cấu tạo lò hơi đốt củi, nhiên liệu có thể được cấp theo nhiều hình thức như thủ công, bán tự động hoặc tự động. Mục tiêu của hệ thống này là đưa củi vào buồng đốt một cách đều đặn, đảm bảo quá trình cháy ổn định.

Cấp nhiên liệu không đều sẽ khiến nhiệt độ buồng đốt dao động mạnh, làm giảm hiệu suất sinh hơi và tăng nguy cơ phát sinh khí thải.

Hệ thống cấp gió và quạt gió

Quá trình cháy chỉ diễn ra hoàn toàn khi được cung cấp đủ oxy. Hệ thống quạt gió có nhiệm vụ đưa không khí vào buồng đốt với lưu lượng phù hợp.

Trong cấu tạo lò hơi đốt củi, việc điều chỉnh chính xác lượng gió cấp giúp củi cháy kiệt, giảm khói đen và hạn chế thất thoát nhiệt.

Hệ thống thải tro xỉ

Tro xỉ sinh ra sau quá trình đốt cần được loại bỏ kịp thời để tránh làm tắc buồng đốt. Hệ thống thải tro xỉ giúp thu gom và đưa tro ra ngoài, giữ cho lò vận hành ổn định trong thời gian dài.

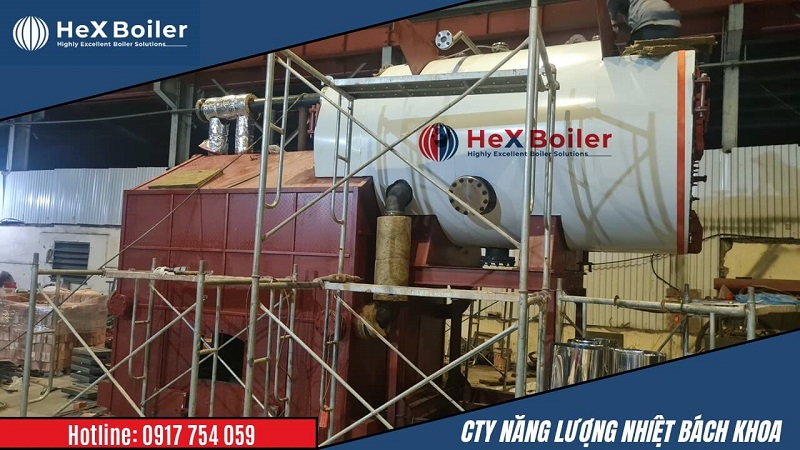

Lò hơi đốt củi

Hệ thống ống khói, thiết bị an toàn và mối liên hệ tổng thể trong cấu tạo lò hơi đốt củi

Sau khi hoàn tất quá trình trao đổi nhiệt, khí thải cần được xử lý và đưa ra ngoài an toàn.

Ống khói và thoát khí thải

Ống khói có nhiệm vụ dẫn khói thải ra môi trường, đồng thời tạo lực hút tự nhiên hỗ trợ quá trình cháy. Thiết kế ống khói hợp lý giúp giảm áp suất ngược, cải thiện hiệu quả vận hành của toàn bộ lò.

Thiết bị an toàn và điều khiển

Trong cấu tạo lò hơi đốt củi, các thiết bị an toàn như van an toàn, đồng hồ áp suất, cảm biến nhiệt độ là bắt buộc. Những thiết bị này giúp giám sát liên tục trạng thái hoạt động của lò và cảnh báo kịp thời khi có sự cố.

Tính đồng bộ của toàn bộ cấu tạo

Mỗi bộ phận trong cấu tạo lò hơi đốt củi không hoạt động độc lập mà luôn liên kết chặt chẽ với nhau. Chỉ cần một khâu gặp vấn đề, hiệu suất và độ an toàn của toàn hệ thống sẽ bị ảnh hưởng. Do đó, thiết kế đồng bộ, lắp đặt đúng kỹ thuật và bảo trì định kỳ là yếu tố quyết định sự bền bỉ của lò hơi.

Lò hơi đốt củi

Kết luận

Thông qua bài viết Phân tích chi tiết cấu tạo lò hơi đốt củi, có thể thấy rằng cấu tạo chính là nền tảng cho hiệu suất, độ an toàn và tuổi thọ của thiết bị. Từ buồng đốt, thân lò, hệ thống trao đổi nhiệt cho đến các bộ phận phụ trợ và thiết bị an toàn, tất cả đều đóng vai trò quan trọng trong quá trình sinh hơi. Việc hiểu đúng cấu tạo lò hơi đốt củi sẽ giúp doanh nghiệp vận hành hiệu quả hơn, tiết kiệm chi phí và giảm thiểu rủi ro trong sản xuất.
